Dpdk学习过程中记录下来的代码

Dpdk

流程

安装

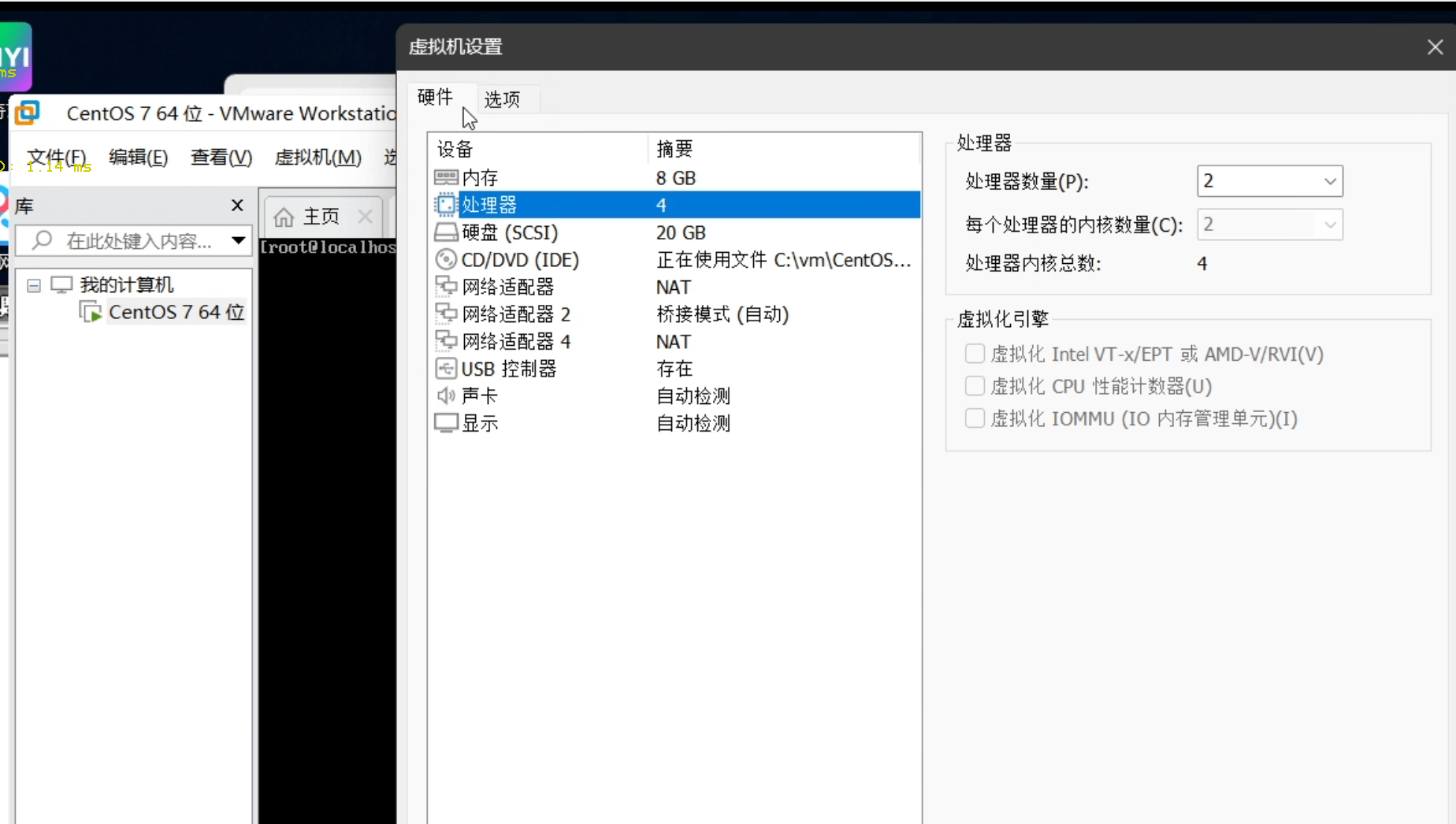

1. VM虚拟机，centos7-x86_64 两个NAT 一个桥接（管理口）

1. 配置网络

   1. 修改ll /etc/sysconfig/network-scripts/ens相关的配置文件

      1. BOOTPROTO=dhcp
         ONBOOT=yes


   2. service network restart

   3. 检查网卡和状态

2. 安装依赖

   1. 修改yum源

      1. vi /etc/yum.repos.d/CentOS-Base.repo

      2. # CentOS-Base.repo
         #
         # The mirror system uses the connecting IP address of the client and the
         # update status of each mirror to pick mirrors that are updated to and
         # geographically close to the client.  You should use this for CentOS updates
         # unless you are manually picking other mirrors.
         #
         # If the mirrorlist= does not work for you, as a fall back you can try the
         # remarked out baseurl= line instead.
         #
         #

         [base]
         name=CentOS-$releasever - Base - mirrors.aliyun.com
         failovermethod=priority
         baseurl=https://mirrors.aliyun.com/centos/$releasever/os/$basearch/
                 https://mirrors.aliyuncs.com/centos/$releasever/os/$basearch/
                 https://mirrors.cloud.aliyuncs.com/centos/$releasever/os/$basearch/
         gpgcheck=1
         gpgkey=https://mirrors.aliyun.com/centos/RPM-GPG-KEY-CentOS-7

         #released updates
         [updates]
         name=CentOS-$releasever - Updates - mirrors.aliyun.com
         failovermethod=priority
         baseurl=https://mirrors.aliyun.com/centos/$releasever/updates/$basearch/
                 https://mirrors.aliyuncs.com/centos/$releasever/updates/$basearch/
                 https://mirrors.cloud.aliyuncs.com/centos/$releasever/updates/$basearch/
         gpgcheck=1
         gpgkey=https://mirrors.aliyun.com/centos/RPM-GPG-KEY-CentOS-7

         #additional packages that may be useful
         [extras]
         name=CentOS-$releasever - Extras - mirrors.aliyun.com
         failovermethod=priority
         baseurl=https://mirrors.aliyun.com/centos/$releasever/extras/$basearch/
                 https://mirrors.aliyuncs.com/centos/$releasever/extras/$basearch/
                 https://mirrors.cloud.aliyuncs.com/centos/$releasever/extras/$basearch/
         gpgcheck=1
         gpgkey=https://mirrors.aliyun.com/centos/RPM-GPG-KEY-CentOS-7

         #additional packages that extend functionality of existing packages
         [centosplus]
         name=CentOS-$releasever - Plus - mirrors.aliyun.com
         failovermethod=priority
         baseurl=https://mirrors.aliyun.com/centos/$releasever/centosplus/$basearch/
                 https://mirrors.aliyuncs.com/centos/$releasever/centosplus/$basearch/
                 https://mirrors.cloud.aliyuncs.com/centos/$releasever/centosplus/$basearch/
         gpgcheck=1
         enabled=0
         gpgkey=https://mirrors.aliyun.com/centos/RPM-GPG-KEY-CentOS-7

         #contrib - packages by Centos Users
         [contrib]
         name=CentOS-$releasever - Contrib - mirrors.aliyun.com
         failovermethod=priority
         baseurl=https://mirrors.aliyun.com/centos/$releasever/contrib/$basearch/
                 https://mirrors.aliyuncs.com/centos/$releasever/contrib/$basearch/
                 https://mirrors.cloud.aliyuncs.com/centos/$releasever/contrib/$basearch/
         gpgcheck=1
         enabled=0
         gpgkey=https://mirrors.aliyun.com/centos/RPM-GPG-KEY-CentOS-7



      3. yum clean all

      4. yum makecache

   2. 安装编译环境依赖

      1. yum groupinstall -y "Development Tools" gcc gcc-c++ make cmake autoconf automake libtool git wget curl patch rpm-build redhat-rpm-config glibc-devel glibc-headers libstdc++-deve python3 vim htop iotop tcpdump netstat


   3. 检查gcc -v

   4. 安装dpdk依赖，yamu打包

      1. rpm -Uvh *.rpm --nodeps --force


   启动

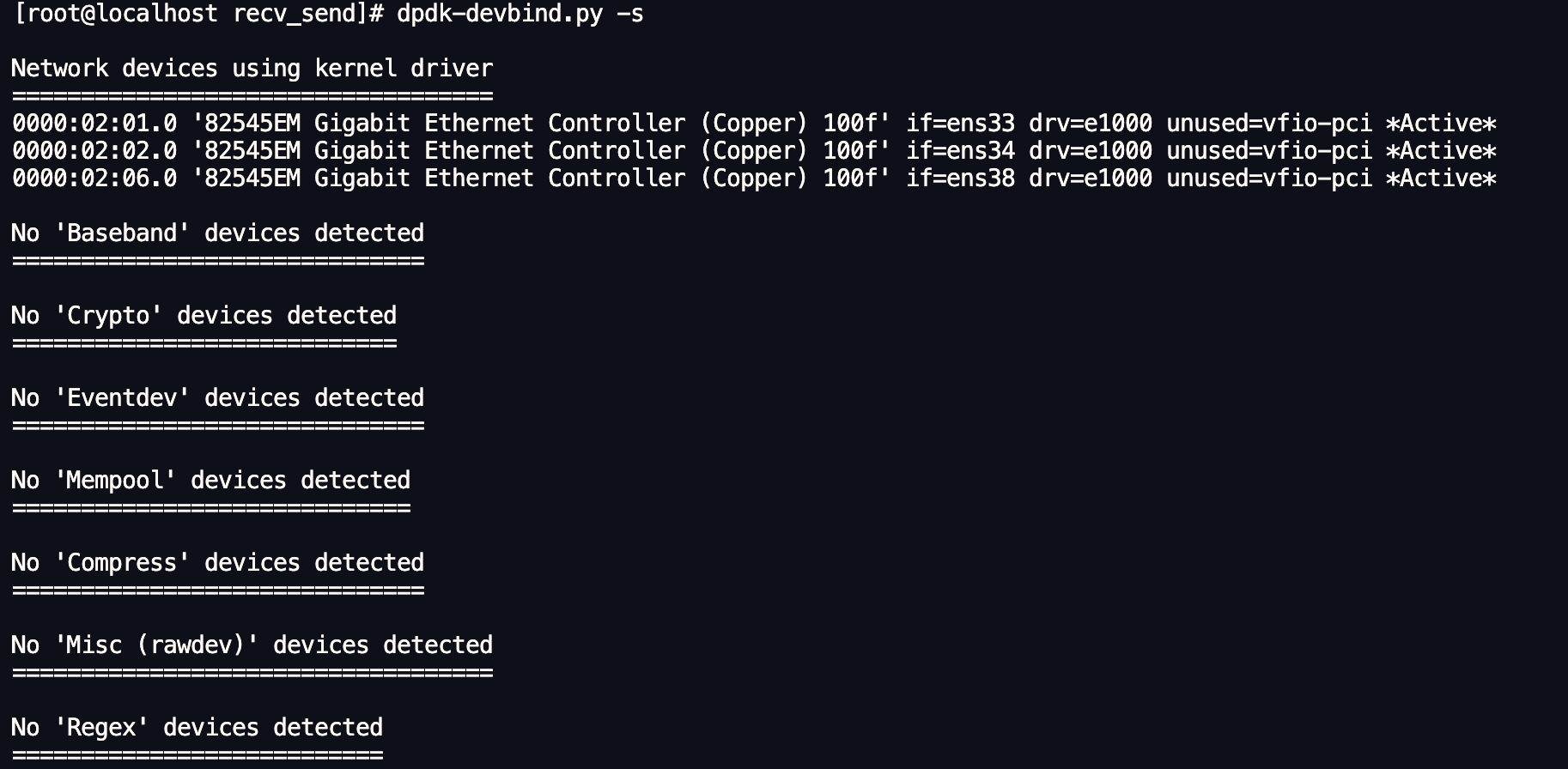

   1. 检查网卡状态python3 dpdk-devbind.py -s

      1.
      2.

   2. # 启动UIO
      modprobe uio

      # 添加vfio-pci
      /sbin/modprobe vfio enable_unsafe_noiommu_mode=1
      /sbin/modprobe vfio-pci

      cd /root/dpdk-20.11/usertools

      # 查看网卡状态
      python3 dpdk-devbind.py -s

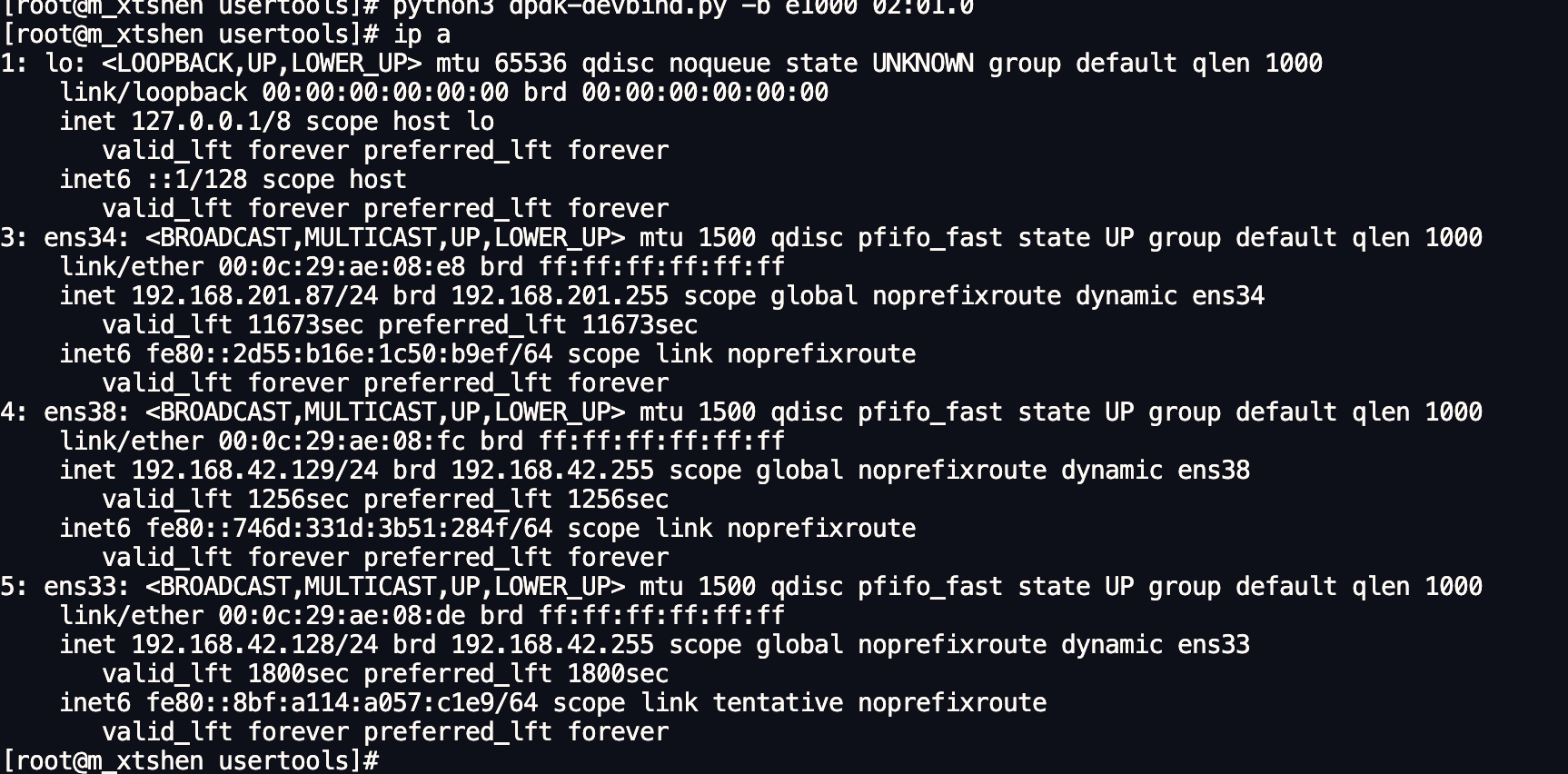

      ifconfig
      lshw -class network -businfo

      # 网卡下线
      ifconfig ens33 down

      # 绑定dpdk网卡
      python3 dpdk-devbind.py -b vfio-pci 02:01.0

      # 查看和设置大页
      python3 dpdk-hugepages.py -s
      python3 dpdk-hugepages.py -p 2M --setup 2G

      # 检查配置
      pkg-config --exists libdpdk
      # 确认所有依赖都已经安装
      cd /usr/lib64/pkgconfig/

      # 发包
      bittwist -i ens38 -m 0.0002 -l 0 ./39.pcap


命令

# 查看cpu的socket分布
numactl -H
lscpu --extended

#

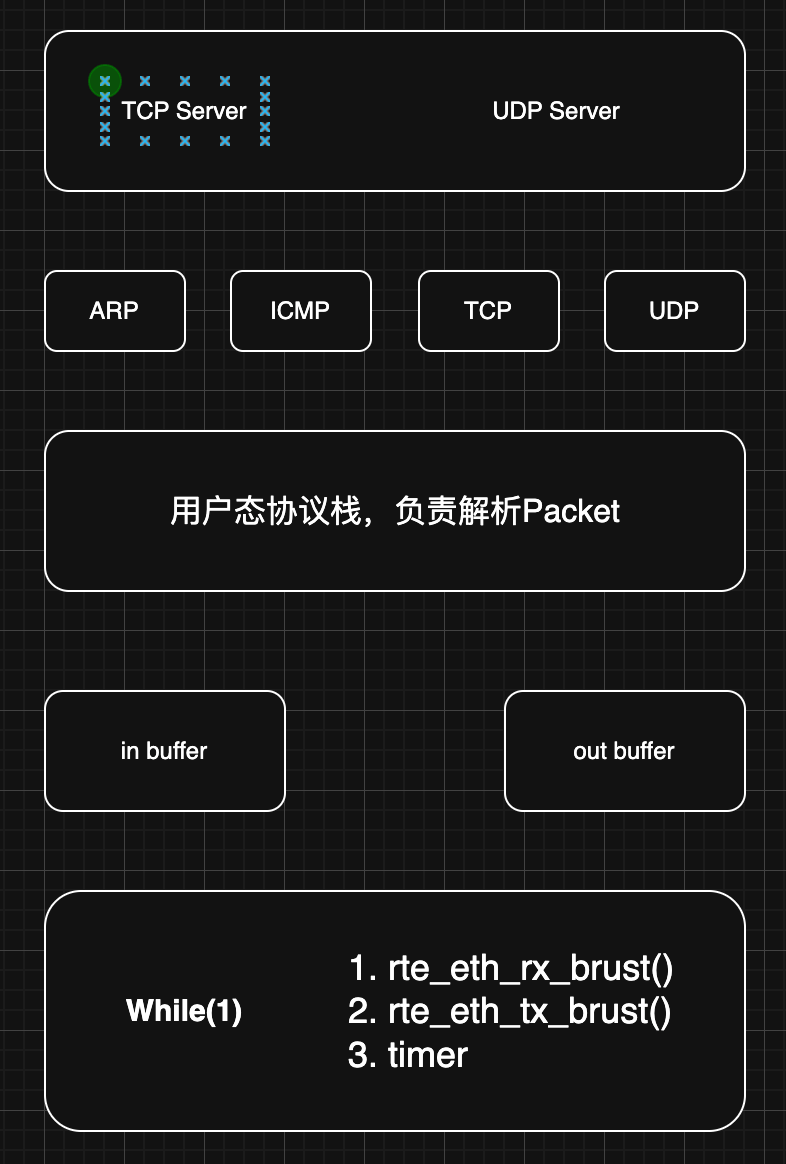

逻辑

1. 初始化Dpdk环境
2. 创建内存池，所有的对象存取都是从池中根据需要的尺寸进行获取的
3. 初始化网卡信息，获取dpdk绑定的网卡的总数
   1. 面向过程编程的语言，使用func+fid获取对象属性
   2. 从当前绑定的网卡上获取基础信息和实时信息
4. 配置网卡的功能，收包队列数，发包队列数，网卡配置参数等
   1. 设置收包队列
      1. lcore，队列编号，环大小，socketId（从port上获取），收包使用的pool
   2. 设置发包队列
      1. lcore，队列编号，环大小，socketId（从port上获取），发包配置
5. 启动网卡
   1. 启用混杂模式，接收所有的流量
6. 开始主循环
   1. 创建一个timer用来执行定时任务
   2. 创建一个环对象，用来进行不同的process间通信
   3. 启动一个用户态的协议处置函数，使用一个新的lcore执行
   4. 收包
7. 接收报文
   1. 提交给in_ring进行后续处理
   2. 从out_ring内提取报文进行后续处理
   3. 释放
   4. 执行定时任务

# 网卡结构体对象
struct rte_eth_dev_info dev_info;
struct rte_eth_link link;
struct rte_eth_stats stats;
struct rte_ether_addr mac_addr;

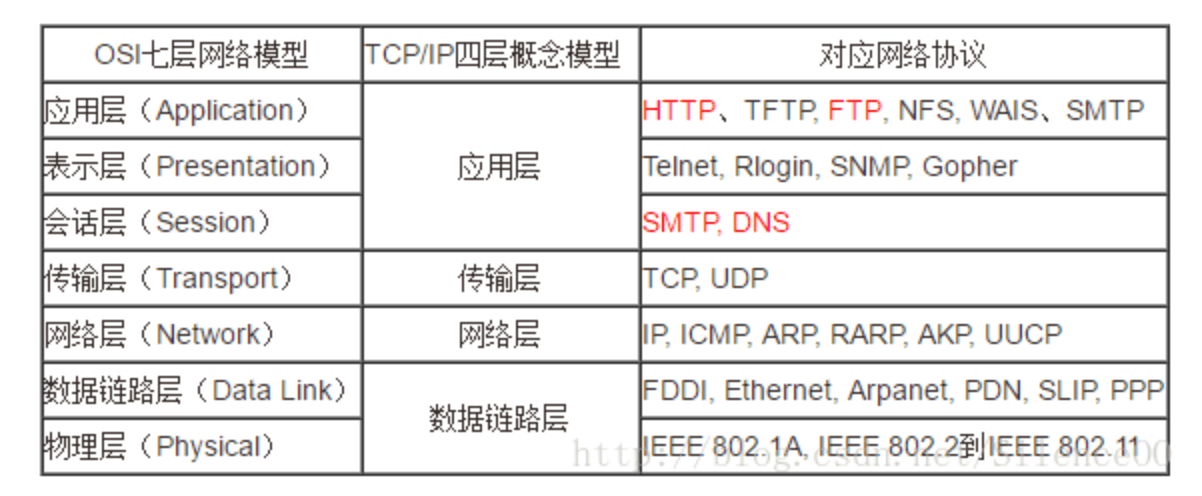

协议说明

Ether Type

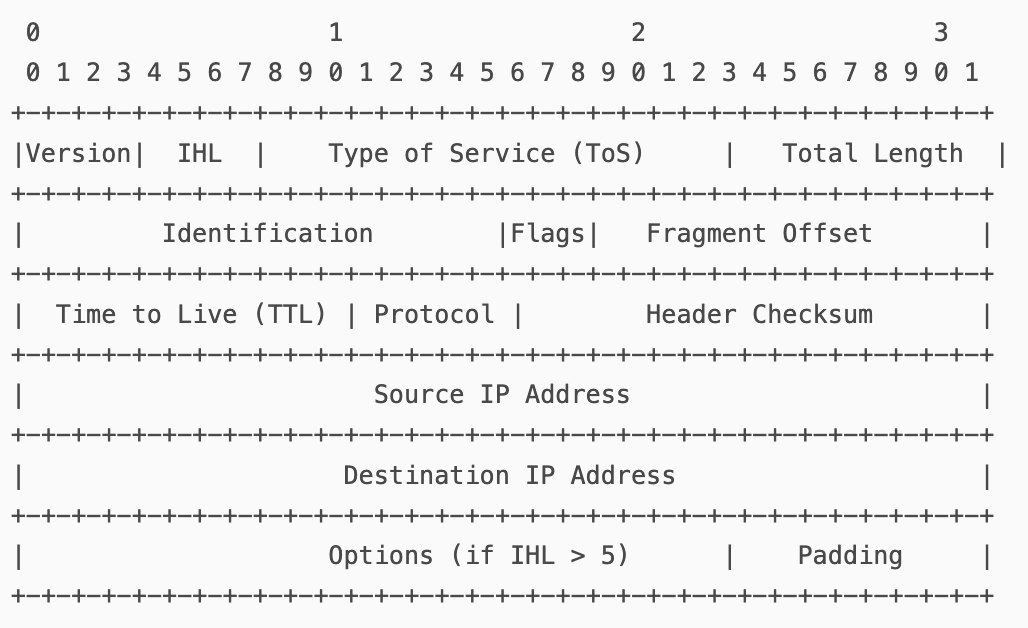

Ipv4
